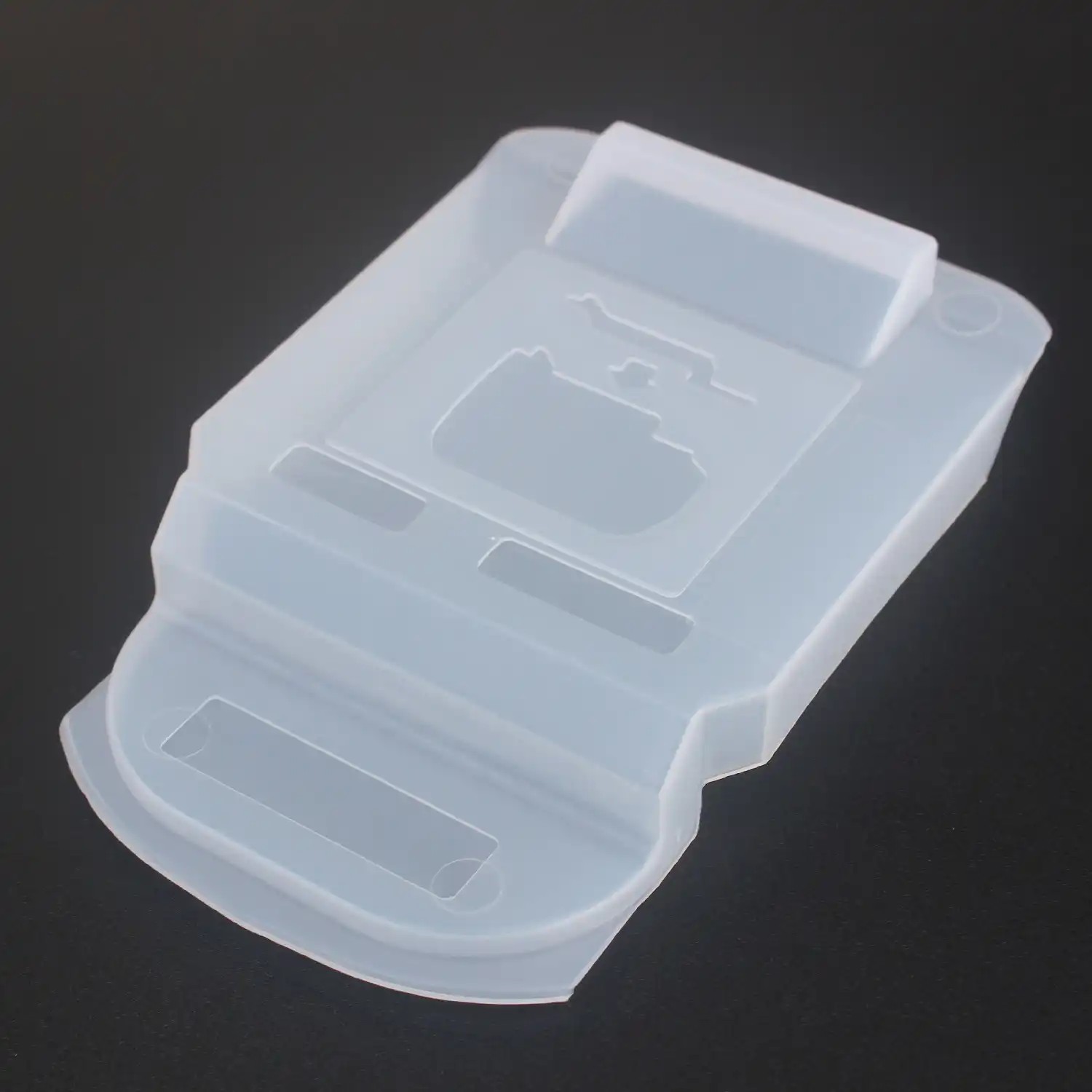

在产品的研发设计过程中，从图纸到实物往往隔着一段不小的距离。如何快速、精准地验证外观、结构、装配，同时控制前期投入成本，是每一位产品经理或工程师都会面临的核心考量。CNC塑料手板模型加工，正是解决这一痛点的关键步骤。它既能弥补3D打印在强度与精度上的部分不足，又能比注塑模具更灵活、更经济。作为一项成熟的手板制造工艺，理解它的优势、边界与选型逻辑，能帮你做出更明智的决策。

一、CNC塑料手板模型加工的三大核心优势

从功能性上看，CNC加工的表现非常出色。它利用数控机床通过多种刀具对塑料板材进行切削、钻孔、雕刻等去除材料的减材制造方式，能直接生产出接近最终产品的功能原型。

1. 材料性能与最终产品高度一致： 与3D打印常用的光敏树脂不同，CNC加工使用的是工程塑料的实心板材，如ABS、POM（赛钢）、PC（聚碳酸酯）、PMMA（亚克力）、尼龙+玻纤等。这些材料本身就是注塑件常用的原料，因此CNC手板的物理强度、耐热性、抗冲击性、耐磨性等机械性能，非常接近量产件。例如，如果你的最终产品是PC材质壳体，使用PC板CNC加工出来的手板，其耐高温和抗冲击表现完全可以用于实际的跌落测试或整机环境测试。

2. 卓越的尺寸精度与表面质量： 数控机床的定位精度通常在±0.05mm甚至更高。对于需要精密配合的零件，如卡扣、轴孔、螺纹孔，CNC加工可以保证极高的一致性。尤其是当你需要制作带有精细筋位、薄壁或高光洁度外观面的模型时，通过精细的刀具路径和后处理打磨，能呈现出优于普通打印表面质感的注塑级别纹理效果（如喷漆后可达亮面、哑光或皮纹效果）。

3. 大尺寸零件与快速装配验证： 当产品尺寸超过500mm甚至更大时，3D打印会遇到成本飙升或无法一次成型的问题。CNC加工则没有成型体积限制，可以拼接或直接使用整块大板加工。同时，它还可以直接加工出带有标准螺纹孔的金属嵌件，这在打印件中往往需要后续二次处理。对于需要反复拆装验证的结构手板，CNC加工的耐久性显然更有保障。

二、需要了解的客观局限性：不是万能的工艺

尽管优势显著，但CNC加工也有其技术上的“天花板”，了解这些，能帮你更合理地分配任务。

1. 复杂内腔与倒扣结构的先天劣势： 数控铣刀是“直来直去”的，无法像3D打印那样无约束地构建垂直悬空、深腔底部或内部复杂流道结构。对于内部带有封闭空腔、倾斜角度过大的侧凹（倒扣）或内部有复杂冷却管道的零件，CNC往往需要通过分件加工再组装来实现，这会增加工序和成本。如果设计中有大量此类特征，3D打印会是更好的选择。

2. 材料浪费与成本体量关系： 减材制造意味着从一块大板上切去大部分材料。对于体积大但实体厚度薄的壳体，材料利用率可能低于30%，大量材料变成废屑。同时，加工时间与刀具消耗直接相关。制作一只完整的电脑机箱手板，其材料与机时成本可能远高于打印件，因为需要多种刀具多次换刀、开粗、精修。一般来说，小批量（1-10件）CNC手板的单价较高，但超过50件后，其平均成本曲线会开始向小批量注塑靠拢，此时模具摊销反而更经济。

3. 壁厚与特征尺寸有下限限制： 由于受刀具直径（常用最小为0.5-1.0mm）和切削应力的限制，CNC加工难以实现极薄的壁厚（通常建议最小0.8-1.2mm）或非常细小的文字、微结构。如果设计壁厚低于0.5mm，加工时极易发生板材碎裂或刀具崩断。相比而言，3D打印在微尺度细节上更有优势。

三、清晰的选择建议：什么情况下该用CNC塑料手板？

基于以上分析，给你的主流选择建议如下：

- 优先选择CNC的场景：

- 需要进行结构验证、跌落测试、耐温测试等严格性能检验的功能原型。

- 尺寸较大（超过A4纸幅）的零件或壳体。

- 需要高精度配合（如齿轮、轴承座、分体式滑轨）的装配验证。

- 产品外观面要求高，需做高光或透明效果（如亚克力透明件）。

- 最终产品材质即市售塑胶粒料（如ABS、PC、POM等），且设计较简单无太多内部空腔。

- 谨慎考虑或转向其他工艺的场景：

- 内部有大量交叉孔道、复杂内腔或完全封闭的异形中空结构。

- 壁厚极薄（小于0.6mm）或具有极多微小弯曲特征。

- 只需要看单一外观效果而不需要装配验证，且预算极其有限的小尺寸零件（此时3D打印性价比更高）。

- 需要生产50套以上长期使用的非标准零件（这时小批量注塑更划算）。

四、标准加工流程：从设计图纸到交付手板

为了让你的决策过程更有底，这里梳理一份清晰的标准流程：

1. 数据预处理与评估： 工程师检查3D图纸（STP/IGS/X_T等格式），评估拔模角度、壁厚、倒扣、材料选择及可加工性。同时确认加工基准点与装夹方案。

2. CNC编程与刀具路径生成： 使用CAM软件规划刀路。通常先进行粗加工（用大直径刀快速去除大部分余料），再半精加工，最后精加工（用小直径球头刀或平刀完成精细轮廓和表面）。

3. 上机加工： 将固定好的塑料板材（通常为块状或板状）放置在数控铣床工作台上，启动程序开始自动切削。过程中可能需要人工干预更换刀具或调整冷却液。

4. 后处理与精修：

- 去毛刺/打薄边： 去除加工留下的微小毛刺。

- 打磨： 去除铣刀接刀痕，使表面平整。

- 粘接/拼装： 对分件加工的零件使用专用胶水或螺丝进行总装拼接。

5. 表面处理（可选）：

- 喷漆/丝印/镭雕： 实现特定颜色、Logo或功能区域标识。

- 透明处理： 对亚克力件进行抛光达到水晶般透明。

- 电镀/喷涂保护漆： 提升质感与耐用性。

6. 全尺寸检验与功能测试： 使用卡尺、三坐标测量仪检测关键尺寸。然后进行装配测试，检查间隙、卡合、运动机构是否顺畅。最后出具检测报告。

总结： CNC塑料手板模型加工是在产品开发中平衡“性能验证”与“成本周期”的优秀方案。它无法胜任所有需求，但当你需要让一个手握式电子产品接受真实的强度考验、或者让一个复杂的机器外壳在20天之内完成多次外部配装验证时，这项经典且高效的减材制造技术，往往会成为你决胜第一阶段评审的关键支撑。如果在看完这些分析后仍有具体型号或材质方面的疑问，欢迎直接带上设计图来一次技术交流，我会帮你做更有针对性的工艺评估。
