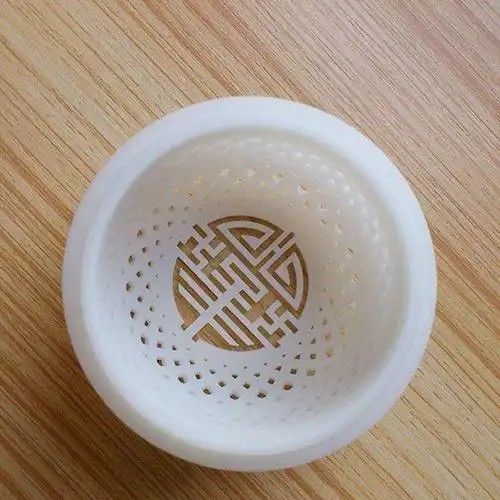

在工程设计与产品开发的前沿领域，手板模型是验证设计、规避风险、加速上市的关键环节。而你提到的“CNC PP手板”（即采用CNC数控加工技术制造的聚丙烯手板），因其材料特性和加工方式的碰撞，在众多手板类型中有着独特的定位。下面，我将从材料特性、工艺优势、潜在局限以及决策路径四个维度，为你深度剖析这种手板的真实面貌。

一、材料基础：聚丙烯的物理与化学属性

要想理解CNC PP手板的价值，首先要看懂PP这种材料本身。聚丙烯是一种半结晶型热塑性塑料，具备以下核心特征：

- 出色的耐化学性：对大部分酸、碱、有机溶剂（如丙酮、乙醇）都有良好的抗性，这是ABS、尼龙等常见手板材料难以匹敌的。如果你的产品会接触化工液体或清洁剂，PP是首选。

- 优异的抗疲劳性：PP的分子链结构使其在反复弯折、受力后不易产生永久形变。例如，用于测试的卡扣结构、活页铰链等动态部件，PP手板能更真实地模拟量产件的寿命表现。

- 低密度与浮力特性：密度约为0.9g/cm³，比水还轻。对于需要漂浮或控制重量的产品（如浮球、无人机外壳雏形），PP手板能提供极佳的设计验证。

- 良好的电绝缘性：介电常数低，是电子部件外壳和绝缘垫片的理想选择。

但请注意，PP也存在几个“软肋”：其表面硬度较低（洛氏硬度约R80-R110），容易被刮伤；线性热膨胀系数较大（约1.5×10⁻⁴/℃），在温度波动大的环境下尺寸精度可能受影响。

二、工艺优势：为什么选择CNC加工PP而非3D打印或注塑？

与增材制造（3D打印）或传统注塑相比，CNC加工PP手板有三个不可替代的优势：

1. 机械性能的“原生保留”

CNC加工是减材工艺，直接切削PP板材，保留了原材料经过挤出或模压形成的分子取向和结晶度。这与注塑成型后因冷却速率差异导致的结晶度分布不均匀完全不同。CNC PP手板在抗拉强度（约25-35MPa）和冲击韧性上，比同材质的3D打印件（层间结合力弱）高出30%-50%。当你需要测试产品在真实受力环境下的结构强度时，CNC才是可靠选择。

2. 表面光洁度与细节还原度

PP材料因其弹性模量低（约1.1-1.6GPa）且熔点低（约160-170℃），在3D打印或注塑时容易产生拉丝、溢胶或收缩痕。而CNC加工通过高速旋转刀具（通常转速在12,000-24,000rpm）+ 微米级进给，可以在PP表面加工出Ra0.8μm甚至更高的光洁度。对于需要体现产品外观质感（如抛光、喷漆或丝印测试）的设计阶段，CNC PP手板的表面质量更具价值。

3. 快速迭代中的“低成本试错”

不同于注塑动辄数万元的开模费用，CNC加工仅需CAD模型和数控编程即可启动。对于结构不成熟的产品，你可以在24-72小时内获得一套PP手板，进行装配干涉检测、跌落测试或耐化学性验证。即便需要修改，只需更新模型重新编程，边际成本远低于注塑。

三、局限性：哪些场景下CNC PP手板并非最佳选择？

任何技术都有边界。作为专业顾问，我必须坦诚告知其短板：

1. 薄壁与复杂内腔的加工瓶颈

PP质地偏软且韧性高，CNC加工时极易产生“粘刀”（切屑粘附在刀具上）和“让刀现象”（材料受刀推力弹性变形导致尺寸超差）。当零件壁厚低于1.0mm，或存在深径比大于3的窄槽、细长孔时，加工精度会急剧下降（通常公差可能由±0.05mm扩大到±0.2mm）。此时，3D打印（如SLS或MJF）在复杂几何结构上的加工能力明显占优。

2. 长期稳定性与后处理的局限

PP手板会随时间和温度持续发生“二次结晶”，导致尺寸缓慢收缩（周期约3-6个月，收缩率约1%-2.5%）。因其表面能极低（约29-31mN/m），喷涂、丝印或粘接时需进行火焰处理或电晕处理，否则漆膜极易脱落——这会增加额外的工序成本和失败风险。如果你的手板需要长期作为展示样件，或必须通过严苛的附着力测试，建议优先考虑PC或ABS。

3. 成本与效率的临界点

当订单量大（如超过50件）或零件尺寸较大（如边长超过600mm）时，CNC的机加工时长（单件通常需2-8小时）会暴露出明显劣势。此时，注塑成型或真空注塑的均摊成本可能更低。另外，PP板材的采购成本高于常见的ABS板材（约15%-20%），这也需要在预算中考虑。

四、决策路径：如何判断你的项目是否需要CNC PP手板？

基于以上分析，我总结了一个四步决策流程，帮助你快速明确是否应选择CNC PP手板：

第一步：需求优先级排序

- 功能优先：若需测试耐化学性、抗疲劳性或绝缘性 → 优先选择CNC PP。

- 外观优先：若只需验证造型、表面可喷涂性 → 可选用更易后处理的ABS或光敏树脂。

- 量产验证：若需与注塑件性能对比 → 必须用CNC PP保证材料一致性。

第二步：结构可行性评估

- 检查模型是否存在薄壁（<1.5mm）、深腔、尖角结构。若存在，建议与CNC服务商沟通能否通过工艺优化（如先粗铣再精铣）实现，或考虑分段加工后拼接。

- 测量最大外形尺寸：超过500mm的PP手板，因材料柔韧性，加工时需额外增加支撑夹具，可能推高成本。

第三步：环境与寿命要求

- 工作温度高于80℃长时间服役 → 不建议使用PP（建议换POM或PEEK）。

- 需要承受三防漆涂装或接触丁酮等强溶剂 → PP的耐性极佳，可放心选用。

- 产品需要在室外长期暴晒 → PP的耐紫外等级一般（添加UV稳定剂的板材可改善），需确认板材规格。

第四步：预算与时间权衡

- 单件/小批量（1-5件）：CNC PP手板是性价比最优解。

- 中批量（10-50件）：可考虑真空注塑（用PP母模复制）降低单件成本。

- 大批量（>50件）：直接评估注塑开模方案。

流程总结：拿到设计图纸后，画出功能关键特征（如卡扣、接触化学品的表面、绝缘区域），标注其公差范围；然后，对照PP的材料手册，确认工作温度与环境介质；最后，将模型导入CAM软件进行粗略的刀路模拟，确认无加工死区。如果以上三步都没有预警，那么CNC PP手板将是精准而经济的解决方案。

记住，手板的本质是“为了失败得更快，而非为了制造完美”。用最合适的材料与工艺，在最短时间内暴露设计缺陷，才是你在这个阶段应该追求的目标。CNC PP手板正是这场试错战役中，最善解人意的“硬件清道夫”。
